Элемент трубопровода с кабелем вывода

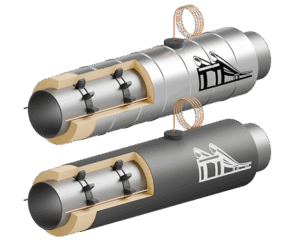

Элемент трубопровода с кабелем вывода в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006
ГОСТ 30732-2020

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Промежуточные элементы трубопроводов в ППУ, снабженные кабелем вывода, устанавливаются на любом трубопроводе, оборудованном системой оперативного дистанционного контроля (СОДК). Эта система помогает оперативно выявить повреждения труб и утечки теплоносителя из системы.

В теплоизоляционном слое ППУ по всей длине участка заложены медные проводники, которые через концевые или промежуточные элементы трубопроводов выводятся в кабель.

Размеры и вес

Наружный диаметр
стальной трубы (d), мм
Масса элемента, кг
ПЭОЦ
Тип 1Тип 2
252,74,5
323,55,3
383,95,8
454,46,3
575,35,57,1
766,87,28,9
8910,110,512,4
10812,212,714,8
13315,716,618,8
15920,721,823,9
21936,738,840,2
2735355,655,8
32563,466,466,1
426859086,7
530110,9108,1
630138,7134,5
720171,1164,4
820216,7230,4206,7
920255,5270,5241,1
1020311,3291,8
1220371,7348,9
1420446,5420,4

Пример заказной спецификации

Элемент трубопровода диаметром 57 мм с кабелем вывода с теплоизоляцией из пенополиуретана в полиэтиленовой оболочке типа 1.

Элемент трубопровода с кабелем вывода 57-1-ППУ-ПЭ СОДК ГОСТ 30732-2006
