Тройниковое ответвление ППУ

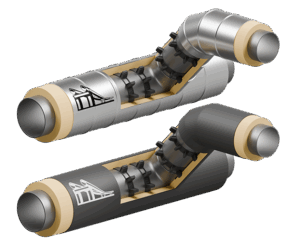

Тройниковое ответвление в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Тройниковое ответвление в ППУ располагается перпендикулярно основному потоку, в плоскости, параллельной плоскости основного потока.

Данные фасонные изделия производятся в полиэтиленовой или стальной (оцинкованной) защитной оболочке. Могут быть равнопроходными и неравнопроходными.

Угол наклона тройникового ответвления по ГОСТ 30732-2006 α=45˚

На заказ допускается изготовление тройниковых ответвлений:

  • с другими линейными размерами;
  • с металлической заглушкой изоляции (при заказе необходимо указать ее место расположения);
  • с кабелем вывода.

Высота тройникового ответвления Н указывается при заказе. Если не указано, то берется согласно ГОСТу.

Размеры и вес

Наружный диаметр ствола (d1), ммНаружный диаметр ответвления (d2), ммДлина ответвления (L1), ммДлина ствола (L2), ммВысота от оси ствола до оси ответвления (Н), ммМасса тройникового ответвления в оболочке, кг
ПЭОЦ
Тип 1Тип 2
252573012002155,79,6
322573012002156,610,6
323273012002157,311,4
38257301200227,57,211,2
38327301200227,57,811,9
383873012002408,212,4
45257301200227,57,711,7
45327301200227,58,412,5
453873012002408,812,9
454573012002409,213,4
572573012002358,712,7
573273012002359,413,4
57387301200247,59,713,8
5745730120025010,214,3
575773012002601111,615,1
7625760130024511,416
7632760130024512,116,8
76387601300257,512,417,2
7645760130026012,917,6
7657760130027013,714,518,4
7676770130028015,316,220,4
8925790130025515,820,9
8932790130025516,521,7
89387901300267,516,922,1
8945790130027017,322,6
8957790130028018,11923,4
8976800130029019,720,725,2
89898101300300232429
10825810130026518,624,2
10832810130026519,325
108388101300277,519,725,4
108458101300282,520,225,9
108578101300292,5212226,7
108768201300302,522,523,728,5
108898301300312,525,72732,1
108108850130032528,529,835,4
133258501300277,523,429,7
133328501300277,524,130,5
13338850130029024,530,9
1334585013002952531,4
13357850130030525,827,432,2
13376860130031527,429,134,1
13389870130032530,732,437,8
1331088801300337,533,13540,6
133133900130035037,74046
15925880140029032,239,2
1593288014002903340,1
159388801400302,533,440,5
159458801400327,533,941,1
159578801400337,534,736,941,9
159769001400347,536,438,844
159899101400357,539,842,247,8
159108920140037042,344,850,6
1591339301400382,546,549,455,5
159159950140041553,456,963
219329801400322,556,163,8
21938980140033556,664,3
21945980140037057,264,9
21957980140038058,161,665,9
21976990140039059,863,567,9
219891000140040063,567,272
21910810101400412,56669,975
2191331030140042570,67580,3
21915910401400457,57781,987,1
21921910701400500100,5106,9111,5
2733811001800377,5104,3113,5
2734511001800395104,9114,2
2735711001800405105,9112,4115,1
2737611101800415107,8114,5117,4
2738911201800425111,8118,5121,9
27310811301800437,5114,6121,5125,2
27313311501800450119,5126,9130,8
27315911601800482,5126,4134,4138,1
27321911901800525149,8159,3162,3
27327312201800550180,4191,8192,9
3254511701800450124,8133,8
3255711701800460125,8133,2134,9
3257611801800470127,9135,4137,3
3258911901800480132,1139,7142
32510812001800492,5135142,8145,4
32513312201800505140,1148,5151,4
32515912301800537,5147,3156,3159
32521912601800580171,5182183,8
32527312901800605200,3212,6212,5
32532513201800660225,1238,9237,5
4265713201900535177,2190,3184,6
4267613301900545179,4192,7187,2
4268913401900555184,1197,4192,4
42610813601900567,5187,4200,9196,4
42613313701900580192,9207,1202,7
42615913901900612,5200,9215,5211,2
42621914201900655227,1243238,1
42627314501900680257,7275,7268,4
42632514801900735279,6297,8290,3
42642615401900810339,4363,6348,4
5307615502000590247,9244,3
5308915602000600253,2250,2
53010815702000612,5256,8254,5
53013315802000625263261,6
53015916002000657,5271,9271
53021916302000700300,9300,7
53027316602000725334,5334
53032516902000780357,7357,2
53042617502000885414,6411,9
53053017102000900487,7471,1
6308916802000650306,2299,9
63010817002000662,5310,2304,6
63013317102000675316,7312,1
63015917302000707,5326,2322,1
63021917602000750356,7353,5
63027317902000775392,1388,5
63032518202000830416,1412,4
63042618802000905472,8466,7
63053018402000950537,8517,6
630630194020001000630,9604,5
72010818402000652,5386,9374,5
72013318502000665393,9382,5
72015918702000677,5403,6392,7
72021919002000710435,4425,2
72027319302000752,5472,7462
72032519402000777,5495,3484,3
72042620202000832,5553,8540,2
72053019802000890620,2591,1
72063020802000940699,4664,8
72072021202000990847,7800
82013319902000715491,4531,1471,7
82015920102000727,5501,7542,4482,5
82021920402000760535,3578,9516,9
82027320702000802,5574,6621,6555,7
82032521002000827,5599,8648,5580,5
82042621602000882,5659716,6636,9
82053021202000940727,5689,2
82063022302000990807,8763,7
820720226020001040937,2881,1
8208202310200010901114,51222,21041,2
92015921402100777,5605,3652,5571,9
92021921802100810641691,1608,4
92027322202100852,5682,9736,7649,9
92032522602100877,5710,1765,7676,8
92042623002100932,5770,2835733,8
92053023402100990851,4797,6
920630238021001040924,1864,7
9207202420210010901056,5984,6
9208202455210011401206,51319,61119,2
9209202490210011901367,514941255
102021922902100860766,5719,6
102027323302100902,5809,9762,6
102032523802100927,5838,6791
102042624202100982,5900,7849,8
1020530246021001040984,2915,2
10206302510210010901059,5984,7
10207202555210011401194,81107,2
10208202590210011901344,21241,1
10209202640210012401477,41351,3
102010202680210012901740,41581,3
1220273263024001002,51076,71008,9
1220325268024001027,51108,11039,8
1220426272024001082,51175,71103,7
12205302760240011401266,11174
12206302810240011901345,91247,5
122072028552400124014891376,7
12208202890240012901645,11516,1
12209202940240013401776,41623,5
122010202980240013901998,11815,6
122012203020240014902361,12143,4
1420325298027001127,51430,31338,8
1420426302027001182,51503,51407,9
14205303060270012401600,71483,5
14206303110270012901685,51561,4
14207203155270013401837,11698,5
14208203190270013902002,11845,9
14209203240270014402137,41956,1
142010203280270014902364,82153,1
142012203320270015902658,12418,4
142014203370270016903089,72813,4

Пример заказной спецификации

Тройниковое ответвление диаметром 426-219 мм с теплоизоляцией типа 2 из пенополиуретана в полиэтиленовой оболочке.

Тройниковое ответвление 426-219-2-ППУ-ПЭ СОДК ГОСТ 30732-2006 H=607,5
