Шаровой кран ППУ

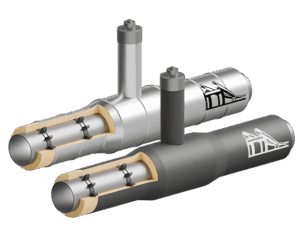

Шаровой кран в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Кран шаровый в ППУ изоляции состоит из стального крана, к которому привариваются стальные патрубки.

Кран снабжается штоком, либо удлиненной ручкой. Сверху на кран надевается защитный кожух (тройник-оболочка) из полиэтилена или оцинкованной стали, а пространство между стальной основой и оболочкой заполнено пенополиуретаном.

В процессе производства к стальному крану привариваются стальные патрубки. При необходимости у крана удлиняется ручка, либо монтируется шток. Затем надевается полиэтиленовый (ПЭ) или стальной оцинкованный (ОЦ) защитный кожух.

Для обеспечения равномерного распределения теплоизоляционного слоя из пенополиуретана, между стальной конструкцией и защитной оболочкой устанавливаются центрирующие опоры. Полученное пространство заполняется ППУ.

Размеры и вес

DyНаружный
диаметр d, мм
Диаметр оболочки D, ммDo,ммДлина
крана
L, мм
Расчетная масса
изделия в оболочке (кг)
Нст – высота стандартная, ммУправление
краном
ПЭОЦПЭОЦПЭОЦКран
Naval
Кран
Ballomax
Тип 1Тип 2
2532901101251401401500--384400Т-образный ключ
32381101251251401401500--388404Т-образный ключ
404511012512514014015009,1-403413Т-образный ключ
5057125140125180180150010,411,2410420Т-образный ключ
6576140160140200200150013,514,5414424Т-образный ключ
8089160180160225225150017,618,4427434Т-образный ключ
100108180200180250250150024,825,6450453Т-образный ключ
125133225250225315315170032,833,6455492Т-образный ключ
150159250280250315315170043,244475513Т-образный ключ
200219315355315400400190074,474,4520537Ручной привод
2502734004504004504502100140137,6558613Ручной привод
3003254505004505605602200217,6216732664Ручной привод
4004265606305607106752400402,4395,2915*Стационарный редуктор
5005307106759008752800595,2-1067*Стационарный редуктор

Примечание:

  1. *Высота шарового крана с установленным редуктором.
  2. Шаровые краны с удлинителем штока поставляются с различной высотой.
  3. Т-образный ключ поставляется по отдельному заказу.

Пример заказной спецификации

Шаровой кран с наружным диаметром ст. патрубков 219 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой (ПЭ) оболочке и высотой штока крана Н=1,2 м.

КШ 219х6,0-1(315)-ППУ-ПЭ СОДК / без СОДК ГОСТ 30732-2006 Н=1200 L=650
