Z-образный элемент ППУ

Z-образный элемент в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006
ГОСТ 30732-2020

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Z-образный элемент в ППУ изоляции – фасонное изделие для тепловой сети, которое изготавливается на основе ГОСТ 30732-2006 и выполняет функцию компенсирующего элемента в составе трубопровода.

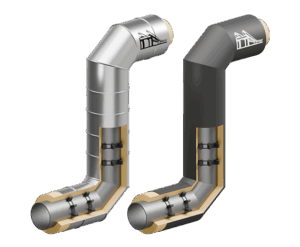

Конструкция Z-образного элемента состоит из отрезка изолированной ППУ трубы и двух отводов ППУ, соединенных в единое изделие Z-образной формы.

Установка изделия возможна как горизонтально, так и вертикально.

Достоинством Z-образного элемента ППУ является простота производства и монтажа, относительно низкая стоимость в сравнении с теплоизолированными сильфонными компенсаторами, высокая надежность конструкции и гарантированный длительный срок эксплуатации.

Недостатком Z-образного элемента ППУ и аналогичных компенсаторов (П-образный и L-образный элементы) является габаритность изделия, необходимость проведения дополнительных земельных работ, установку дополнительных опорных конструкций, увеличение гидравлического сопротивления системы (увеличение углов-поворотов), что особенно затрудняет их применение при реконструкции трубопроводов тепловых сетей и систем горячего водоснабжения при плотной городской застройке.

Размеры и вес

Наружный диаметр
стальной трубы (d), мм
Наружный диаметр оболочки (D), ммСтандартные, ммМасса, кг
ПЭОЦL1L2ПЭОЦ
Тип 1Тип 2Тип 1Тип 2
25901001000200012,321,4
32901001000200015,625,2
381101251000200017,226,8
451251251000200019,128,7
571251401401000200022,223,631,8
761401601601000200028,430,439
891601801801000200041,443,553,4
1081802002001000200049,652,363,1
1332252502251000200063,868,379,4
1592502802501000200082,988,899,1
21931535531510002000143,6153,6160,8
27340045040010002000208,9223,2224,5
32545050045010502100259,3276,4274,7
42656063056011002200356,6386,5366,6
53071067512002400508,3490,1
63080077512802560641,5613,4
72090087513702770868,8819,9
82010001100975147029401153,51257,51077,1
920110012001075157031401401,51522,91284,3
102012001175162032401730,81570,1
122014251375182036402281,42072,3
142016001575202040402916,82653,1

Пример заказной спецификации

Z-образный элемент с теплоизоляцией 1-го типа из пенополиуретана в полиэтиленовой оболочке.

Z-образный элемент 108-1-ППУ-ПЭ СОДК ГОСТ 30732-2006
