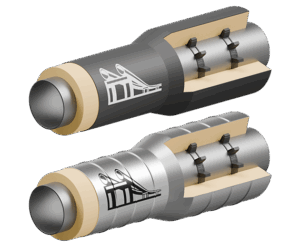

Переход ППУ

Переходы ППУ используются для линейной состыковки отрезков теплотрасс, смонтированных из ППУ труб разных диаметров. Теплоизоляционный слой из пенополиуретана наносится на собранное изделие. Благодаря этому переходы в ППУ изоляции характеризуются высокой стойкостью к внешней среде, более герметичны и долговечны, и могут использоваться для построения надземных и подземных коммуникаций.

Варианты оболочки:

• Оцинкованная;
• Полиэтиленовая.

Размеры и вес

Наружный диаметр стального перехода (d2), мм	Наружный диаметр стального перехода (d1), мм	Длина перехода (L), мм	Масса изделия, кг
			ПЭ		ОЦ
			Тип 1	Тип 2
38	25	1500	4,6		5,9
45	32	1500	5,5		6,6
57	38	1500	6,7		8,2
57	45	1500	7,3		8,6
76	38	1500	8		9,6
76	45	1500	8,6		9,9
76	57	1500	9,2	9,9	10,8
89	45	1500	11,1		12,6
89	57	1500	11,7	12,4	13,5
89	76	1500	13	13,6	14,9
108	57	1500	13,3	14,1	15,2
108	76	1500	14,6	15,4	16,6
108	89	1500	17,1	17,9	19,3
133	57	1500	16	17,1	17,5
133	76	1500	17,3	18,4	18,8
133	89	1500	19,8	20,9	21,5
133	108	1500	21,4	22,6	23,3
159	57	1500	19,7	21,1	21,5
159	76	1500	21	22,4	22,8
159	89	1500	23,5	24,9	25,6
159	108	1500	25,2	26,6	27,3
159	133	1500	27,9	29,7	29,6
219	57	1500	31,9	33,9	33,4
219	76	1500	33,2	35,2	34,7
219	89	1500	35,7	37,7	37,5
219	108	1500	37,3	39,5	39,2
219	133	1500	40	42,5	41,4
219	159	1500	43,9	46,6	45,6
273	108	1500	49,4	52	51,8
273	133	1500	52,1	55,1	54,1
273	159	1500	55,9	59,1	58,2
273	219	1500	68,3	72,2	70,3
325	108	1500	57,1	59,9	59,3
325	133	1500	59,8	63	61,6
325	159	1500	63,7	67,1	65,7
325	219	1500	76,1	80,3	77,9
325	273	1500	88,4	93	90,7
426	159	1500	79,8	85,2	82,5
426	219	1500	92,3	98,4	94,7
426	273	1500	104,7	111,2	107,6
426	325	1500	112,6	119,4	115,3
530	273	1500	124,6		124
530	325	1500	132,5		131,7
530	426	1500	148,9		148,6
630	325	1500	159		157,5
630	426	1500	176,2		175,1
630	530	1500	196,2		191,4
720	426	1500	193,9		191,1
720	530	1500	214,3		207,6
720	630	1500	241,8		234,4
820	426	1500	226,3	241,6	221,7
820	530	1500	248,1		239,3
820	630	1500	275,9		266,3
820	720	1500	293,7		282,2
920	530	1500	284,5		273,1
920	630	1500	313,2		300,9
920	720	1500	332,2		317,7
920	820	1500	366,5	389,4	349,8
1020	530	1500	323,6		309,8
1020	630	1500	353,3		338,4
1020	720	1500	372,3		355,3
1020	820	1500	408,5		389,1
1020	920	1500	447,2		424,9
1220	630	2390	666,4		622
1220	720	2165	628,5		585,8
1220	820	1945	609,2		568,3
1220	920	1720	579,6		541,4
1220	1020	1500	545		510
1420	720	2550	872,7		811,3
1420	820	2400	878,8		817,2
1420	920	2186	860,4		799,5
1420	1020	1900	795,9		741,4
1420	1220	1500	676,1		625,9

Пример заказной спецификации

Переход диаметром 159-89 мм с теплоизоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке.

Переход 159*4,5-1 (250) – 89*3,5-1 (160) ППУ-ПЭ СОДК ГОСТ 30732-2006

Переход диаметром 159-89 мм в теплоизоляции из пенополиуретана в оцинкованной стальной оболочке.

Переход 159*4,5 (280) – 89*3,5 (180) ППУ-ОЦ СОДК ГОСТ 30732-2006
