Концевой элемент трубопровода ППУ

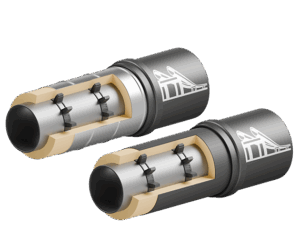

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой в изоляции ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006
ГОСТ 30732-2020

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Концевые элементы ППУ используются для подключения проводников СОДК к терминалам контроля, а также устанавливаются в местах прохода теплосети через стены и другие конструкции. Применяются во всех трубопроводах, вне зависимости от метода их прокладки.

Для соединения трубы с заглушкой применяется сварка. Для осуществления герметизации используется термоусаживающая лента для элементов в ПЭ оболочке и специальный герметик для элементов в ОЦ оболочке.

Концевые элементы ППУ бывают 3-х видов, в зависимости от варианта вывода проводов системы ОДК:

  • с торцевым кабелем вывода (маркировка ЗМКт);
  • с кабелем вывода из оболочки (маркировка ЗМКвп);
  • закольцованные (маркировка ЗМ).

Размеры и вес

Наружный диаметр
стальной трубы (d), мм
Масса элемента, кг
ПЭОЦ
Тип 1Тип 2
2512,514
3214,316,1
3816,617,9
4519,618,9
5721,425,422
762829,125,9
8935,347,138,2
10850,65243,6
13358,471,852,6
15980,191,168,3
219122,7136,3107,5
273176,5202,1152,5
325216,5225,4183,9
426291306,4240,9
530368296,1
630452,9359,2
720569,2447,4
820709,3814555,4
920842887,9650
1020958,5750,9
12201159,1901,5
1420

Пример заказной спецификации

Концевой элемент трубопровода диаметром 76 мм с кабелем вывода с теплоизоляцией 1-го типа или 2-го типа из пенополиуретана в полиэтиленовой оболочке и металлической заглушкой изоляции.

Концевой элемент с кабелем вывода 76-1(2)-ППУ-ПЭ СОДК ГОСТ 30732-2006
