Сильфонный компенсатор (СКУ)

Сильфонный компенсатор в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Сильфонные компенсаторы (компенсационные узлы) в ППУ изоляции (СКУ в ППУ) предназначены для компенсации линейных расширений, возникающих при температурной деформации тепловой сети. Эти фасонные изделия устанавливаются на теплотрассе между неподвижных опор.

При установке СКУ в ППУ используются специальные направляющие опоры, позволяющие компенсационному узлу свободно перемещаться вдоль оси трассы и защищающие его от боковых и вертикальных перемещений.

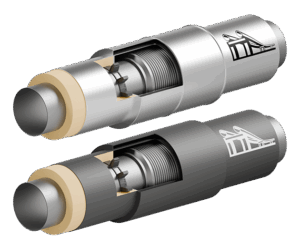

СКУ в ППУ представляет собой гофрированную “гармошку” из нержавеющей стали (КСО — компенсатор сильфонный осевой), с приваренными к ней стальными патрубками, и изолированную пенополиуретановой оболочкой с гидрозащитным покрытием. Внутри конструкции сам компенсатор дополнительно защищен металлическим кожухом.

Для строительства тепловой сети методом подземной прокладки сильфонные компенсаторы покрывают полиэтиленовой оболочкой (СКУ в ППУ-ПЭ), при надземной прокладке — оцинкованной (СКУ в ППУ-ОЦ).

Сильфонные компенсаторы различаются техническими характеристиками. Они могут быть предназначены для установки в системы с давлением до 1,6 МПа и до 2,5 МПа. По компенсирующим способностям устройства принято разделять на две группы:

  • СКУ-1;
  • СКУ-2.

Первый обладает меньшей компенсирующей способностью, а второй — большей.

Размеры и вес

Условный диаметр
стальной трубы, мм
Наружный диаметр
стальной трубы, мм
Длина компенсатора
(приблизительная) L, мм
Компенсационная
способность, мм
Масса узла, кг
Dyd1 секц2 секц±Тип 1Тип 2
50571010115025-14021,321,4
70761020119025-16025,826
80391300146025-18030,530,7
1001081500168050-24041,241,5
1251331365170050-26057,558
1501591440177050-30068,268,9
2002191645202080-320134,1135,1
2502731550198030-360194,1134,6
3003251850218080-360245,1244,8
40042680-388413418,4
500530200-408580,3
600630200-420739,4
700720210-428863,6
300320210-4401085,41052
900920210-4401284,91263,9
10001020220-4601295

Технические характеристики узлов зависят от типов применяемых сильфонов (по данным заводов- изготовителей). Масса узлов указана ориентировочно и зависит от типа применяемых сильфонов.

Пример заказной спецификации

Компенсационный односекционный (двухсекционный) сильфонный узел в ППУ изоляции и полиэтиленовой оболочке 125 мм для трубопровода 57 мм на давление 1,6 Мпа

СКУ1 16-57/125/25(+-12,5) ППУ-ПЭ СОДК / без СОДК
